1. 引言
粉粒物料运输车广泛应用于建材、化工、粮食等领域，其设计需满足以下需求：
- 运输效率：实现高装载率（容积利用率≥90%）与低剩余率（卸料残留≤0.3%）。
- 密闭环保：防止粉尘逸散，符合GB 16297-2023《大气污染物排放标准》。
- 操作便捷性：通过气压流化技术实现快速卸料（卸料速度≥1.2t/min）。

卧式结构相比立式罐车具有重心低、行驶稳定性好等优势，尤其适合长途运输与复杂路况。

 2. 整车结构与工作原理

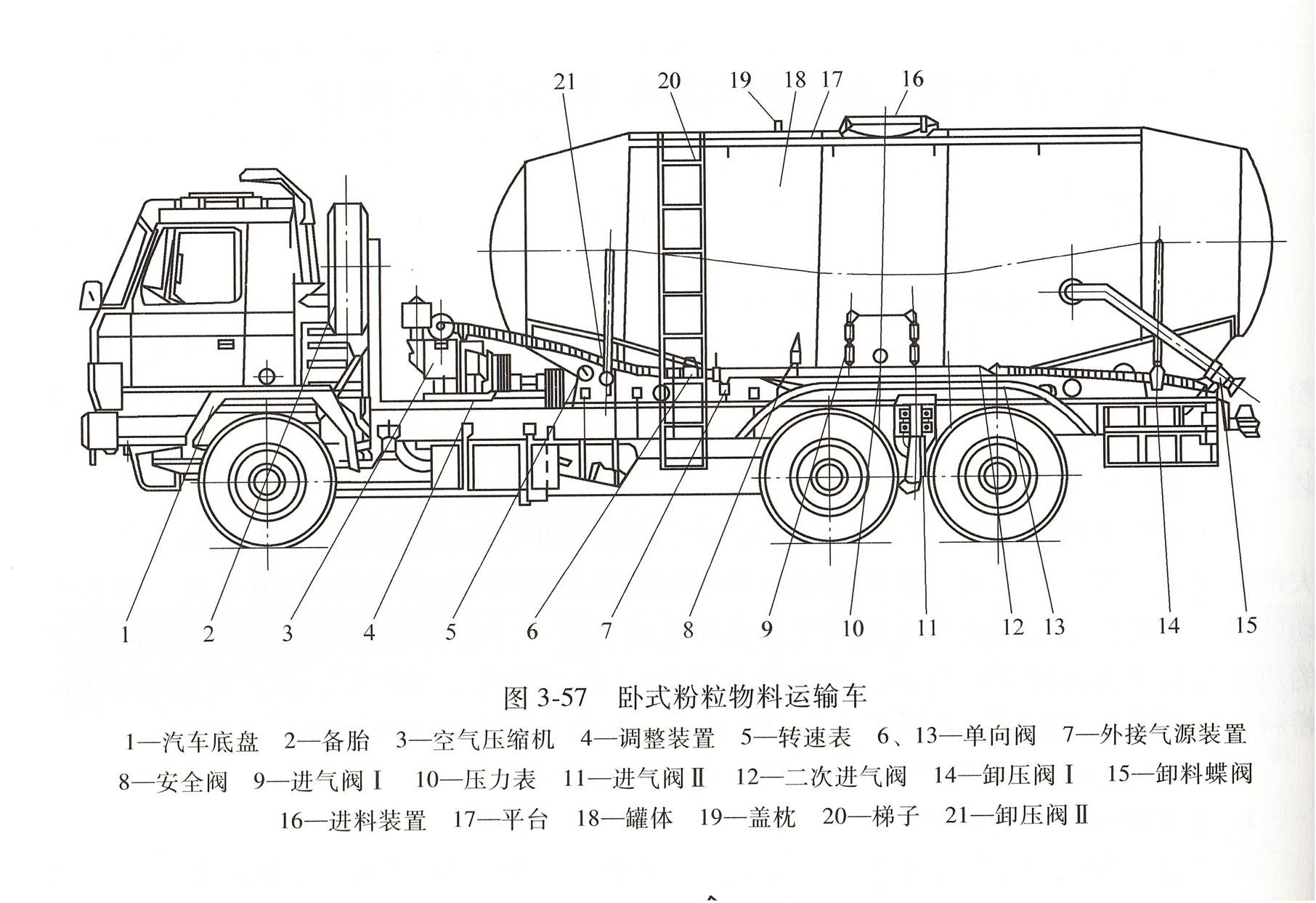

 2.1 总体布局
卧式粉粒物料运输车由以下核心部件构成：
- 罐体系统：承载物料的主体结构，通常为圆柱形或椭圆形截面。
- 流化床装置：包括多孔板、流化气囊及进气管道，用于物料流态化。
- 气压卸料系统：由空压机、储气罐、控制阀组及卸料管道组成。
- 底盘与行走机构：低重心车架与多轴悬挂系统，适配高载重需求。

 2.2 工作流程
1. 装载：通过顶部进料口重力填充物料。
2. 运输：罐体密闭，内部气压维持常压。
3. 卸料：启动空压机，气流经流化床使物料流态化，沿卸料管输送至目标储仓。

 3. 罐体结构设计
 3.1 罐体几何参数
- 截面形状：
  - 圆形截面：结构强度高，适用于高压卸料（工作压力≤0.2MPa）。
  - 椭圆形截面：降低重心并增大容积，长轴与短轴比建议为2:1。
- 倾角设计：罐体尾部向下倾斜8°~12°，利用重力辅助卸料。

 3.2 流化床设计
- 多孔板布置：
  - 材料：304不锈钢或高分子聚乙烯（耐磨性≥HRC50）。
  - 孔径与开孔率：孔径1.5~2mm，开孔率15%~20%，确保气流均匀分布。
- 流化气囊：
  - 采用丁基橡胶材质，耐压≥0.25MPa，气囊间距≤500mm。

 3.3 防残留结构优化
- 罐内导流板：
  - 在罐体侧壁焊接螺旋导流板，引导物料向卸料口聚集。
- 振动辅助装置：
  - 安装气动振动器（频率20~30Hz），减少物料结拱现象。

 4. 气压卸料系统设计
 4.1 空压机选型
- 根据罐体容积与卸料速率计算所需气流量：
  Q = \frac{V \cdot \rho \cdot k}{t}
  其中，\( V \)为罐体容积（m³），\( \rho \)为物料密度（t/m³），\( k \)为安全系数（取1.2~1.5），\( t \)为目标卸料时间（min）。
- 示例：容积40m³的水泥运输车，选配排量10m³/min螺杆空压机。

 4.2 管道与阀门设计
- 卸料管道：
  - 内壁抛光处理（粗糙度Ra≤0.8μm），弯头采用大曲率半径（R≥5D）减少压损。
- 控制阀组：
  - 蝶阀（通径DN150）与球阀组合，响应时间≤2s，密封等级达到ISO 5208 Class VI。

 5. 底盘与轻量化设计
 5.1 底盘承载结构
- 采用高强度钢（Q550E）焊接车架，纵梁截面高度≥300mm，横梁间距≤800mm。
- 轴荷分配需符合GB 1589-2016，三轴车型总质量限值≤40吨。

 5.2 轻量化技术
- 材料替代：
  - 罐体采用铝合金（5083-O）替代碳钢，减重30%且耐腐蚀性提升。
- 结构拓扑优化：
  - 基于有限元分析（FEA）对支撑结构进行镂空设计，应力集中区域加强补强板。

 6. 安全与环保设计
 6.1 粉尘防爆措施
- 静电消除：罐体接地电阻≤4Ω，卸料管采用导电软管（表面电阻≤1×10⁶Ω）。
- 泄爆装置：罐顶安装爆破片（爆破压力0.03MPa），符合GB/T 15605-2023《粉尘防爆安全规程》。

 6.2 密闭性保障
- 密封结构：
  - 进料口采用双层硅胶密封圈，法兰连接处使用石墨缠绕垫片。
- 负压除尘：
  - 在卸料口连接布袋除尘器（过滤效率≥99.5%）。

 7. 制造工艺与质量控制
 7.1 焊接工艺
- 罐体纵缝采用埋弧焊（SAW），焊丝选择H08MnA，层间温度控制≤150℃。
- 流化床多孔板采用激光切割，孔径公差±0.1mm。

 7.2 检测标准
- 气密性试验：加压至0.24MPa，保压30分钟，压降≤5%。
- 残留率测试：装载水泥35吨，卸料后称重剩余量≤100kg。

 8. 案例分析：某水泥运输车卸料效率优化
 8.1 问题描述
某型号车辆卸料速度仅0.8t/min，且罐体尾部残留达1.2%，无法满足客户需求。

 8.2 改进方案
- 流化床重构：将单层多孔板改为双层错位布置，开孔率提升至22%。
- 管道升级：更换为内衬陶瓷复合钢管，降低摩擦系数。

 8.3 效果验证
改进后卸料速度提升至1.5t/min，残留率降至0.25%，能耗降低18%。

 9. 结论与展望
卧式粉粒物料运输车的设计需兼顾结构强度、流化效率与环保要求。未来发展趋势包括：
- 智能化控制：集成物联网（IoT）实时监测罐内压力、温度及物料余量。
- 新材料应用：碳纤维增强复合材料（CFRP）罐体进一步实现轻量化。
